Anclaje macho zincado MTA

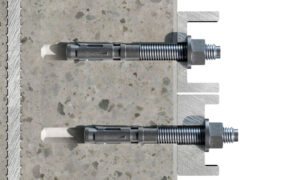

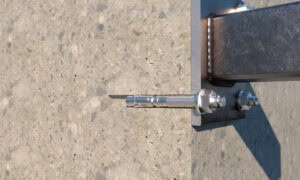

Anclaje macho de expansión para cargas altas en hormigón no fisurado, hormigón armado o piedra. Funciona mediante expansión por par controlado. Eje y clips fabricados en acero con recubrimiento zincado. Permite fijaciones seguras y resistentes en materiales macizos.

Variantes del producto
Código	Medida	Espesor máx. a fijar [mm]	Espesor mín. material base [mm]	Ud. min. venta	Pcs. Caja	Pcs. Masterbox	EAN
AM06045	M6 x 45 Ø6	1	100	0	200	1.200	8423533008701
	t_fix- Espesor máx. a fijar1 SW - Llave de instalación10 d_f - Ø Elemento a fijar7 T_ins - Par de apriete (Nm)7 h_ef - Profundidad efectiva25 h_nom - Profundidad mín. del anclaje35 h₁ - Profundidad mín. de taladro40 d₀ - Ø Broca6 h_min- Espesor mín. material base100 L - Longitud45
AM06055	M6 x 55 Ø6	11	100	0	200	1.200	8423533034632
	t_fix- Espesor máx. a fijar11 SW - Llave de instalación10 d_f - Ø Elemento a fijar7 T_ins - Par de apriete (Nm)7 h_ef - Profundidad efectiva25 h_nom - Profundidad mín. del anclaje35 h₁ - Profundidad mín. de taladro40 d₀ - Ø Broca6 h_min- Espesor mín. material base100 L - Longitud55
AM06060	M6 x 60 Ø6	2	100	0	200	1.200	8423533008800
	t_fix- Espesor máx. a fijar2 SW - Llave de instalación10 d_f - Ø Elemento a fijar7 T_ins - Par de apriete (Nm)7 h_ef - Profundidad efectiva40 h_nom - Profundidad mín. del anclaje50 h₁ - Profundidad mín. de taladro55 d₀ - Ø Broca6 h_min- Espesor mín. material base100 L - Longitud60
AM06065	M6 x 65 Ø6	7	100	0	200	1.200	8423533532626
	t_fix- Espesor máx. a fijar7 SW - Llave de instalación10 d_f - Ø Elemento a fijar7 T_ins - Par de apriete (Nm)7 h_ef - Profundidad efectiva40 h_nom - Profundidad mín. del anclaje50 h₁ - Profundidad mín. de taladro55 d₀ - Ø Broca6 h_min- Espesor mín. material base100 L - Longitud65
AM06070	M6 x 70 Ø6	12	100	0	200	1.200	8423533008909
	t_fix- Espesor máx. a fijar12 SW - Llave de instalación10 d_f - Ø Elemento a fijar7 T_ins - Par de apriete (Nm)7 h_ef - Profundidad efectiva40 h_nom - Profundidad mín. del anclaje50 h₁ - Profundidad mín. de taladro55 d₀ - Ø Broca6 h_min- Espesor mín. material base100 L - Longitud70
AM06080	M6 x 80 Ø6	22	100	0	200	1.200	8423533009005
	t_fix- Espesor máx. a fijar22 SW - Llave de instalación10 d_f - Ø Elemento a fijar7 T_ins - Par de apriete (Nm)7 h_ef - Profundidad efectiva40 h_nom - Profundidad mín. del anclaje50 h₁ - Profundidad mín. de taladro55 d₀ - Ø Broca6 h_min- Espesor mín. material base100 L - Longitud80
AM06085	M6 x 85 Ø6	27	100	0	200	1.200	8423533034649
	t_fix- Espesor máx. a fijar27 SW - Llave de instalación10 d_f - Ø Elemento a fijar7 T_ins - Par de apriete (Nm)7 h_ef - Profundidad efectiva40 h_nom - Profundidad mín. del anclaje50 h₁ - Profundidad mín. de taladro55 d₀ - Ø Broca6 h_min- Espesor mín. material base100 L - Longitud85
AM06090	M6 x 90 Ø6	32	100	0	200	1.200	8423533009104
	t_fix- Espesor máx. a fijar32 SW - Llave de instalación10 d_f - Ø Elemento a fijar7 T_ins - Par de apriete (Nm)7 h_ef - Profundidad efectiva40 h_nom - Profundidad mín. del anclaje50 h₁ - Profundidad mín. de taladro55 d₀ - Ø Broca6 h_min- Espesor mín. material base100 L - Longitud90
AM06100	M6 x 100 Ø6	42	100	0	200	800	8423533009203
	t_fix- Espesor máx. a fijar42 SW - Llave de instalación10 d_f - Ø Elemento a fijar7 T_ins - Par de apriete (Nm)7 h_ef - Profundidad efectiva40 h_nom - Profundidad mín. del anclaje50 h₁ - Profundidad mín. de taladro55 d₀ - Ø Broca6 h_min- Espesor mín. material base100 L - Longitud100
AM06110	M6 x 110 Ø6	52	100	0	200	800	8423533009302
	t_fix- Espesor máx. a fijar52 SW - Llave de instalación10 d_f - Ø Elemento a fijar7 T_ins - Par de apriete (Nm)7 h_ef - Profundidad efectiva40 h_nom - Profundidad mín. del anclaje50 h₁ - Profundidad mín. de taladro55 d₀ - Ø Broca6 h_min- Espesor mín. material base100 L - Longitud110
AM06120	M6 x 120 Ø6	62	100	0	100	600	8423533009401
	t_fix- Espesor máx. a fijar62 SW - Llave de instalación10 d_f - Ø Elemento a fijar7 T_ins - Par de apriete (Nm)7 h_ef - Profundidad efectiva40 h_nom - Profundidad mín. del anclaje50 h₁ - Profundidad mín. de taladro55 d₀ - Ø Broca6 h_min- Espesor mín. material base100 L - Longitud120
AM06130	M6 x 130 Ø6	72	100	0	100	600	8423533009500
	t_fix- Espesor máx. a fijar72 SW - Llave de instalación10 d_f - Ø Elemento a fijar7 T_ins - Par de apriete (Nm)7 h_ef - Profundidad efectiva40 h_nom - Profundidad mín. del anclaje50 h₁ - Profundidad mín. de taladro55 d₀ - Ø Broca6 h_min- Espesor mín. material base100 L - Longitud130
AM06140	M6 x 140 Ø6	82	100	0	100	600	8423533009609
	t_fix- Espesor máx. a fijar82 SW - Llave de instalación10 d_f - Ø Elemento a fijar7 T_ins - Par de apriete (Nm)7 h_ef - Profundidad efectiva40 h_nom - Profundidad mín. del anclaje50 h₁ - Profundidad mín. de taladro55 d₀ - Ø Broca6 h_min- Espesor mín. material base100 L - Longitud140
AM06150	M6 x 150 Ø6	92	100	0	100	600	8423533009708
	t_fix- Espesor máx. a fijar92 SW - Llave de instalación10 d_f - Ø Elemento a fijar7 T_ins - Par de apriete (Nm)7 h_ef - Profundidad efectiva40 h_nom - Profundidad mín. del anclaje50 h₁ - Profundidad mín. de taladro55 d₀ - Ø Broca6 h_min- Espesor mín. material base100 L - Longitud150
AM06160	M6 x 160 Ø6	102	100	0	100	400	8423533009807
	t_fix- Espesor máx. a fijar102 SW - Llave de instalación10 d_f - Ø Elemento a fijar7 T_ins - Par de apriete (Nm)7 h_ef - Profundidad efectiva40 h_nom - Profundidad mín. del anclaje50 h₁ - Profundidad mín. de taladro55 d₀ - Ø Broca6 h_min- Espesor mín. material base100 L - Longitud160
AM06170	M6 x 170 Ø6	112	100	0	100	400	8423533009906
	t_fix- Espesor máx. a fijar112 SW - Llave de instalación10 d_f - Ø Elemento a fijar7 T_ins - Par de apriete (Nm)7 h_ef - Profundidad efectiva40 h_nom - Profundidad mín. del anclaje50 h₁ - Profundidad mín. de taladro55 d₀ - Ø Broca6 h_min- Espesor mín. material base100 L - Longitud170
AM06180	M6 x 180 Ø6	122	100	0	100	300	8423533010001
	t_fix- Espesor máx. a fijar122 SW - Llave de instalación10 d_f - Ø Elemento a fijar7 T_ins - Par de apriete (Nm)7 h_ef - Profundidad efectiva40 h_nom - Profundidad mín. del anclaje50 h₁ - Profundidad mín. de taladro55 d₀ - Ø Broca6 h_min- Espesor mín. material base100 L - Longitud180
AM08050	M8 x 50 Ø8	4	100	0	100	800	8423533010100
	t_fix- Espesor máx. a fijar4 SW - Llave de instalación13 d_f - Ø Elemento a fijar9 T_ins - Par de apriete (Nm)20 h_ef - Profundidad efectiva23 h_nom - Profundidad mín. del anclaje35 h₁ - Profundidad mín. de taladro40 d₀ - Ø Broca8 h_min- Espesor mín. material base100 L - Longitud50
AM08060	M8 x 60 Ø8	3	100	0	100	800	8423533010209
	t_fix- Espesor máx. a fijar3 SW - Llave de instalación13 d_f - Ø Elemento a fijar9 T_ins - Par de apriete (Nm)20 h_ef - Profundidad efectiva35 h_nom - Profundidad mín. del anclaje47 h₁ - Profundidad mín. de taladro50 d₀ - Ø Broca8 h_min- Espesor mín. material base100 L - Longitud60
AM08065	M8 x 65 Ø8	8	100	0	100	600	8423533034663
	t_fix- Espesor máx. a fijar8 SW - Llave de instalación13 d_f - Ø Elemento a fijar9 T_ins - Par de apriete (Nm)20 h_ef - Profundidad efectiva35 h_nom - Profundidad mín. del anclaje47 h₁ - Profundidad mín. de taladro50 d₀ - Ø Broca8 h_min- Espesor mín. material base100 L - Longitud65
AM08075	M8 x 75 Ø8	5	100	0	100	600	8423533010308
	t_fix- Espesor máx. a fijar5 SW - Llave de instalación13 d_f - Ø Elemento a fijar9 T_ins - Par de apriete (Nm)20 h_ef - Profundidad efectiva48 h_nom - Profundidad mín. del anclaje60 h₁ - Profundidad mín. de taladro65 d₀ - Ø Broca8 h_min- Espesor mín. material base100 L - Longitud75
AM08090	M8 x 90 Ø8	20	100	0	100	600	8423533010407
	t_fix- Espesor máx. a fijar20 SW - Llave de instalación13 d_f - Ø Elemento a fijar9 T_ins - Par de apriete (Nm)20 h_ef - Profundidad efectiva48 h_nom - Profundidad mín. del anclaje60 h₁ - Profundidad mín. de taladro65 d₀ - Ø Broca8 h_min- Espesor mín. material base100 L - Longitud90
AM08115	M8 x 115 Ø8	45	100	0	100	400	8423533010506
	t_fix- Espesor máx. a fijar45 SW - Llave de instalación13 d_f - Ø Elemento a fijar9 T_ins - Par de apriete (Nm)20 h_ef - Profundidad efectiva48 h_nom - Profundidad mín. del anclaje60 h₁ - Profundidad mín. de taladro65 d₀ - Ø Broca8 h_min- Espesor mín. material base100 L - Longitud115
AM08120	M8 x 120 Ø8	50	100	0	100	400	8423533071903
	t_fix- Espesor máx. a fijar50 SW - Llave de instalación13 d_f - Ø Elemento a fijar9 T_ins - Par de apriete (Nm)20 h_ef - Profundidad efectiva48 h_nom - Profundidad mín. del anclaje60 h₁ - Profundidad mín. de taladro65 d₀ - Ø Broca8 h_min- Espesor mín. material base100 L - Longitud120
AM08130	M8 x 130 Ø8	60	100	0	100	400	8423533010605
	t_fix- Espesor máx. a fijar60 SW - Llave de instalación13 d_f - Ø Elemento a fijar9 T_ins - Par de apriete (Nm)20 h_ef - Profundidad efectiva48 h_nom - Profundidad mín. del anclaje60 h₁ - Profundidad mín. de taladro65 d₀ - Ø Broca8 h_min- Espesor mín. material base100 L - Longitud130
AM08155	M8 x 155 Ø8	85	100	0	100	200	8423533010704
	t_fix- Espesor máx. a fijar85 SW - Llave de instalación13 d_f - Ø Elemento a fijar9 T_ins - Par de apriete (Nm)20 h_ef - Profundidad efectiva48 h_nom - Profundidad mín. del anclaje60 h₁ - Profundidad mín. de taladro65 d₀ - Ø Broca8 h_min- Espesor mín. material base100 L - Longitud155
AM10065	M10 x 65 Ø10	1	100	0	100	400	8423533034670
	t_fix- Espesor máx. a fijar1 SW - Llave de instalación17 d_f - Ø Elemento a fijar12 T_ins - Par de apriete (Nm)35 h_ef - Profundidad efectiva40 h_nom - Profundidad mín. del anclaje52 h₁ - Profundidad mín. de taladro55 d₀ - Ø Broca10 h_min- Espesor mín. material base100 L - Longitud65
AM10070	M10 x 70 Ø10	3	100	0	100	400	8423533010803
	t_fix- Espesor máx. a fijar3 SW - Llave de instalación17 d_f - Ø Elemento a fijar12 T_ins - Par de apriete (Nm)35 h_ef - Profundidad efectiva42 h_nom - Profundidad mín. del anclaje54 h₁ - Profundidad mín. de taladro60 d₀ - Ø Broca10 h_min- Espesor mín. material base100 L - Longitud70
AM10080	M10 x 80 Ø10	13	100	0	100	400	8423533035325
	t_fix- Espesor máx. a fijar13 SW - Llave de instalación17 d_f - Ø Elemento a fijar12 T_ins - Par de apriete (Nm)35 h_ef - Profundidad efectiva42 h_nom - Profundidad mín. del anclaje54 h₁ - Profundidad mín. de taladro60 d₀ - Ø Broca10 h_min- Espesor mín. material base100 L - Longitud80
AM10090	M10 x 90 Ø10	10	110	0	100	400	8423533010902
	t_fix- Espesor máx. a fijar10 SW - Llave de instalación17 d_f - Ø Elemento a fijar12 T_ins - Par de apriete (Nm)35 h_ef - Profundidad efectiva55 h_nom - Profundidad mín. del anclaje67 h₁ - Profundidad mín. de taladro75 d₀ - Ø Broca10 h_min- Espesor mín. material base110 L - Longitud90
AM10100	M10 x 100 Ø10	20	110	0	100	400	8423533023742
	t_fix- Espesor máx. a fijar20 SW - Llave de instalación17 d_f - Ø Elemento a fijar12 T_ins - Par de apriete (Nm)35 h_ef - Profundidad efectiva55 h_nom - Profundidad mín. del anclaje67 h₁ - Profundidad mín. de taladro75 d₀ - Ø Broca10 h_min- Espesor mín. material base110 L - Longitud100
AM10120	M10 x 120 Ø10	40	110	0	50	300	8423533011008
	t_fix- Espesor máx. a fijar40 SW - Llave de instalación17 d_f - Ø Elemento a fijar12 T_ins - Par de apriete (Nm)35 h_ef - Profundidad efectiva55 h_nom - Profundidad mín. del anclaje67 h₁ - Profundidad mín. de taladro75 d₀ - Ø Broca10 h_min- Espesor mín. material base110 L - Longitud120
AM10140	M10 x 140 Ø10	60	110	0	50	200	8423533034731
	t_fix- Espesor máx. a fijar60 SW - Llave de instalación17 d_f - Ø Elemento a fijar12 T_ins - Par de apriete (Nm)35 h_ef - Profundidad efectiva55 h_nom - Profundidad mín. del anclaje67 h₁ - Profundidad mín. de taladro75 d₀ - Ø Broca10 h_min- Espesor mín. material base110 L - Longitud140
AM10150	M10 x 150 Ø10	70	110	0	50	200	8423533011107
	t_fix- Espesor máx. a fijar70 SW - Llave de instalación17 d_f - Ø Elemento a fijar12 T_ins - Par de apriete (Nm)35 h_ef - Profundidad efectiva55 h_nom - Profundidad mín. del anclaje67 h₁ - Profundidad mín. de taladro75 d₀ - Ø Broca10 h_min- Espesor mín. material base110 L - Longitud150
AM10160	M10 x 160 Ø10	80	110	0	50	200	8423533034748
	t_fix- Espesor máx. a fijar80 SW - Llave de instalación17 d_f - Ø Elemento a fijar12 T_ins - Par de apriete (Nm)35 h_ef - Profundidad efectiva55 h_nom - Profundidad mín. del anclaje67 h₁ - Profundidad mín. de taladro75 d₀ - Ø Broca10 h_min- Espesor mín. material base110 L - Longitud160
AM10170	M10 x 170 Ø10	90	110	0	50	200	8423533011206
	t_fix- Espesor máx. a fijar90 SW - Llave de instalación17 d_f - Ø Elemento a fijar12 T_ins - Par de apriete (Nm)35 h_ef - Profundidad efectiva55 h_nom - Profundidad mín. del anclaje67 h₁ - Profundidad mín. de taladro75 d₀ - Ø Broca10 h_min- Espesor mín. material base110 L - Longitud170
AM10210	M10 x 210 Ø10	130	110	0	50	150	8423533011305
	t_fix- Espesor máx. a fijar130 SW - Llave de instalación17 d_f - Ø Elemento a fijar12 T_ins - Par de apriete (Nm)35 h_ef - Profundidad efectiva55 h_nom - Profundidad mín. del anclaje67 h₁ - Profundidad mín. de taladro75 d₀ - Ø Broca10 h_min- Espesor mín. material base110 L - Longitud210
AM10230	M10 x 230 Ø10	150	110	0	50	100	8423533011404
	t_fix- Espesor máx. a fijar150 SW - Llave de instalación17 d_f - Ø Elemento a fijar12 T_ins - Par de apriete (Nm)35 h_ef - Profundidad efectiva55 h_nom - Profundidad mín. del anclaje67 h₁ - Profundidad mín. de taladro75 d₀ - Ø Broca10 h_min- Espesor mín. material base110 L - Longitud230
AM12075	M12 x 75 Ø12	5	100	0	50	300	8423533011503
	t_fix- Espesor máx. a fijar5 SW - Llave de instalación19 d_f - Ø Elemento a fijar14 T_ins - Par de apriete (Nm)60 h_ef - Profundidad efectiva43 h_nom - Profundidad mín. del anclaje55 h₁ - Profundidad mín. de taladro60 d₀ - Ø Broca12 h_min- Espesor mín. material base100 L - Longitud75
AM12080	M12 x 80 Ø12	3	100	0	50	300	8423533035349
	t_fix- Espesor máx. a fijar3 SW - Llave de instalación19 d_f - Ø Elemento a fijar14 T_ins - Par de apriete (Nm)60 h_ef - Profundidad efectiva50 h_nom - Profundidad mín. del anclaje62 h₁ - Profundidad mín. de taladro70 d₀ - Ø Broca12 h_min- Espesor mín. material base100 L - Longitud80
AM12090	M12 x 90 Ø12	13	100	0	50	200	8423533011602
	t_fix- Espesor máx. a fijar13 SW - Llave de instalación19 d_f - Ø Elemento a fijar14 T_ins - Par de apriete (Nm)60 h_ef - Profundidad efectiva50 h_nom - Profundidad mín. del anclaje62 h₁ - Profundidad mín. de taladro70 d₀ - Ø Broca12 h_min- Espesor mín. material base100 L - Longitud90
AM12100	M12 x 100 Ø12	8	130	0	50	200	8423533532664
	t_fix- Espesor máx. a fijar8 SW - Llave de instalación19 d_f - Ø Elemento a fijar14 T_ins - Par de apriete (Nm)60 h_ef - Profundidad efectiva65 h_nom - Profundidad mín. del anclaje77 h₁ - Profundidad mín. de taladro85 d₀ - Ø Broca12 h_min- Espesor mín. material base130 L - Longitud100
AM12110	M12 x 110 Ø12	18	130	0	50	200	8423533011701
	t_fix- Espesor máx. a fijar18 SW - Llave de instalación19 d_f - Ø Elemento a fijar14 T_ins - Par de apriete (Nm)60 h_ef - Profundidad efectiva65 h_nom - Profundidad mín. del anclaje77 h₁ - Profundidad mín. de taladro85 d₀ - Ø Broca12 h_min- Espesor mín. material base130 L - Longitud110
AM12120	M12 x 120 Ø12	28	130	0	50	200	8423533532688
	t_fix- Espesor máx. a fijar28 SW - Llave de instalación19 d_f - Ø Elemento a fijar14 T_ins - Par de apriete (Nm)60 h_ef - Profundidad efectiva65 h_nom - Profundidad mín. del anclaje77 h₁ - Profundidad mín. de taladro85 d₀ - Ø Broca12 h_min- Espesor mín. material base130 L - Longitud120
AM12140	M12 x 140 Ø12	48	130	0	50	200	8423533011800
	t_fix- Espesor máx. a fijar48 SW - Llave de instalación19 d_f - Ø Elemento a fijar14 T_ins - Par de apriete (Nm)60 h_ef - Profundidad efectiva65 h_nom - Profundidad mín. del anclaje77 h₁ - Profundidad mín. de taladro85 d₀ - Ø Broca12 h_min- Espesor mín. material base130 L - Longitud140
AM12160	M12 x 160 Ø12	68	130	0	50	100	8423533011909
	t_fix- Espesor máx. a fijar68 SW - Llave de instalación19 d_f - Ø Elemento a fijar14 T_ins - Par de apriete (Nm)60 h_ef - Profundidad efectiva65 h_nom - Profundidad mín. del anclaje77 h₁ - Profundidad mín. de taladro85 d₀ - Ø Broca12 h_min- Espesor mín. material base130 L - Longitud160
AM12180	M12 x 180 Ø12	88	130	0	50	150	8423533012005
	t_fix- Espesor máx. a fijar88 SW - Llave de instalación19 d_f - Ø Elemento a fijar14 T_ins - Par de apriete (Nm)60 h_ef - Profundidad efectiva65 h_nom - Profundidad mín. del anclaje77 h₁ - Profundidad mín. de taladro85 d₀ - Ø Broca12 h_min- Espesor mín. material base130 L - Longitud180
AM12220	M12 x 220 Ø12	128	130	0	50	100	8423533012104
	t_fix- Espesor máx. a fijar128 SW - Llave de instalación19 d_f - Ø Elemento a fijar14 T_ins - Par de apriete (Nm)60 h_ef - Profundidad efectiva65 h_nom - Profundidad mín. del anclaje77 h₁ - Profundidad mín. de taladro85 d₀ - Ø Broca12 h_min- Espesor mín. material base130 L - Longitud220
AM12250	M12 x 250 Ø12	158	130	0	25	50	8423533012203
	t_fix- Espesor máx. a fijar158 SW - Llave de instalación19 d_f - Ø Elemento a fijar14 T_ins - Par de apriete (Nm)60 h_ef - Profundidad efectiva65 h_nom - Profundidad mín. del anclaje77 h₁ - Profundidad mín. de taladro85 d₀ - Ø Broca12 h_min- Espesor mín. material base130 L - Longitud250
AM14080	M14 x 80 Ø14	5	100	0	50	200	8423533012302
	t_fix- Espesor máx. a fijar5 SW - Llave de instalación22 d_f - Ø Elemento a fijar16 T_ins - Par de apriete (Nm)90 h_ef - Profundidad efectiva42 h_nom - Profundidad mín. del anclaje59 h₁ - Profundidad mín. de taladro65 d₀ - Ø Broca14 h_min- Espesor mín. material base100 L - Longitud80
AM14100	M14 x 100 Ø14	5	125	0	50	100	8423533012401
	t_fix- Espesor máx. a fijar5 SW - Llave de instalación22 d_f - Ø Elemento a fijar16 T_ins - Par de apriete (Nm)90 h_ef - Profundidad efectiva62 h_nom - Profundidad mín. del anclaje69 h₁ - Profundidad mín. de taladro85 d₀ - Ø Broca14 h_min- Espesor mín. material base125 L - Longitud100
AM14120	M14 x 120 Ø14	12	150	0	25	100	8423533012500
	t_fix- Espesor máx. a fijar12 SW - Llave de instalación22 d_f - Ø Elemento a fijar16 T_ins - Par de apriete (Nm)90 h_ef - Profundidad efectiva75 h_nom - Profundidad mín. del anclaje91 h₁ - Profundidad mín. de taladro100 d₀ - Ø Broca14 h_min- Espesor mín. material base150 L - Longitud120
AM14145	M14 x 145 Ø14	37	150	0	25	100	8423533012609
	t_fix- Espesor máx. a fijar37 SW - Llave de instalación22 d_f - Ø Elemento a fijar16 T_ins - Par de apriete (Nm)90 h_ef - Profundidad efectiva75 h_nom - Profundidad mín. del anclaje91 h₁ - Profundidad mín. de taladro100 d₀ - Ø Broca14 h_min- Espesor mín. material base150 L - Longitud145
AM14170	M14 x 170 Ø14	62	150	0	25	100	8423533012708
	t_fix- Espesor máx. a fijar62 SW - Llave de instalación22 d_f - Ø Elemento a fijar16 T_ins - Par de apriete (Nm)90 h_ef - Profundidad efectiva75 h_nom - Profundidad mín. del anclaje91 h₁ - Profundidad mín. de taladro100 d₀ - Ø Broca14 h_min- Espesor mín. material base150 L - Longitud170
AM14220	M14 x 220 Ø14	112	150	0	25	75	8423533012807
	t_fix- Espesor máx. a fijar112 SW - Llave de instalación22 d_f - Ø Elemento a fijar16 T_ins - Par de apriete (Nm)90 h_ef - Profundidad efectiva75 h_nom - Profundidad mín. del anclaje91 h₁ - Profundidad mín. de taladro100 d₀ - Ø Broca14 h_min- Espesor mín. material base150 L - Longitud220
AM14250	M14 x 250 Ø14	142	150	0	25	50	8423533012906
	t_fix- Espesor máx. a fijar142 SW - Llave de instalación22 d_f - Ø Elemento a fijar16 T_ins - Par de apriete (Nm)90 h_ef - Profundidad efectiva75 h_nom - Profundidad mín. del anclaje91 h₁ - Profundidad mín. de taladro100 d₀ - Ø Broca14 h_min- Espesor mín. material base150 L - Longitud250
AM16090	M16 x 90 Ø16	4	100	0	25	150	8423533013002
	t_fix- Espesor máx. a fijar4 SW - Llave de instalación24 d_f - Ø Elemento a fijar18 T_ins - Par de apriete (Nm)120 h_ef - Profundidad efectiva49 h_nom - Profundidad mín. del anclaje69 h₁ - Profundidad mín. de taladro75 d₀ - Ø Broca16 h_min- Espesor mín. material base100 L - Longitud90
AM16110	M16 x 110 Ø16	7	100	0	25	100	8423533532718
	t_fix- Espesor máx. a fijar7 SW - Llave de instalación24 d_f - Ø Elemento a fijar18 T_ins - Par de apriete (Nm)120 h_ef - Profundidad efectiva49 h_nom - Profundidad mín. del anclaje69 h₁ - Profundidad mín. de taladro75 d₀ - Ø Broca16 h_min- Espesor mín. material base100 L - Longitud110
AM16125	M16 x 125 Ø16	3	168	0	25	100	8423533013101
	t_fix- Espesor máx. a fijar3 SW - Llave de instalación24 d_f - Ø Elemento a fijar18 T_ins - Par de apriete (Nm)120 h_ef - Profundidad efectiva84 h_nom - Profundidad mín. del anclaje104 h₁ - Profundidad mín. de taladro110 d₀ - Ø Broca16 h_min- Espesor mín. material base168 L - Longitud125
AM16145	M16 x 145 Ø16	23	168	0	25	100	8423533013200
	t_fix- Espesor máx. a fijar23 SW - Llave de instalación24 d_f - Ø Elemento a fijar18 T_ins - Par de apriete (Nm)120 h_ef - Profundidad efectiva84 h_nom - Profundidad mín. del anclaje104 h₁ - Profundidad mín. de taladro110 d₀ - Ø Broca16 h_min- Espesor mín. material base168 L - Longitud145
AM16170	M16 x 170 Ø16	48	168	0	25	50	8423533013309
	t_fix- Espesor máx. a fijar48 SW - Llave de instalación24 d_f - Ø Elemento a fijar18 T_ins - Par de apriete (Nm)120 h_ef - Profundidad efectiva84 h_nom - Profundidad mín. del anclaje104 h₁ - Profundidad mín. de taladro110 d₀ - Ø Broca16 h_min- Espesor mín. material base168 L - Longitud170
AM16220	M16 x 220 Ø16	98	168	0	25	50	8423533013408
	t_fix- Espesor máx. a fijar98 SW - Llave de instalación24 d_f - Ø Elemento a fijar18 T_ins - Par de apriete (Nm)120 h_ef - Profundidad efectiva84 h_nom - Profundidad mín. del anclaje104 h₁ - Profundidad mín. de taladro110 d₀ - Ø Broca16 h_min- Espesor mín. material base168 L - Longitud220
AM16250	M16 x 250 Ø16	128	168	0	25	50	8423533013507
	t_fix- Espesor máx. a fijar128 SW - Llave de instalación24 d_f - Ø Elemento a fijar18 T_ins - Par de apriete (Nm)120 h_ef - Profundidad efectiva84 h_nom - Profundidad mín. del anclaje104 h₁ - Profundidad mín. de taladro110 d₀ - Ø Broca16 h_min- Espesor mín. material base168 L - Longitud250
AM16280	M16 x 280 Ø16	158	168	0	25	50	8423533013606
	t_fix- Espesor máx. a fijar158 SW - Llave de instalación24 d_f - Ø Elemento a fijar18 T_ins - Par de apriete (Nm)120 h_ef - Profundidad efectiva84 h_nom - Profundidad mín. del anclaje104 h₁ - Profundidad mín. de taladro110 d₀ - Ø Broca16 h_min- Espesor mín. material base168 L - Longitud280
AM20120	M20 x 120 Ø20	5	145	0	20	40	8423533013705
	t_fix- Espesor máx. a fijar5 SW - Llave de instalación30 d_f - Ø Elemento a fijar22 T_ins - Par de apriete (Nm)240 h_ef - Profundidad efectiva71 h_nom - Profundidad mín. del anclaje93 h₁ - Profundidad mín. de taladro105 d₀ - Ø Broca20 h_min- Espesor mín. material base145 L - Longitud120
AM20170	M20 x 170 Ø20	23	206	0	20	40	8423533013804
	t_fix- Espesor máx. a fijar23 SW - Llave de instalación30 d_f - Ø Elemento a fijar22 T_ins - Par de apriete (Nm)240 h_ef - Profundidad efectiva103 h_nom - Profundidad mín. del anclaje125 h₁ - Profundidad mín. de taladro135 d₀ - Ø Broca20 h_min- Espesor mín. material base206 L - Longitud170
AM20220	M20 x 220 Ø20	73	206	0	20	40	8423533013903
	t_fix- Espesor máx. a fijar73 SW - Llave de instalación30 d_f - Ø Elemento a fijar22 T_ins - Par de apriete (Nm)240 h_ef - Profundidad efectiva103 h_nom - Profundidad mín. del anclaje125 h₁ - Profundidad mín. de taladro135 d₀ - Ø Broca20 h_min- Espesor mín. material base206 L - Longitud220
AM20270	M20 x 270 Ø20	123	206	0	20	40	8423533014009
	t_fix- Espesor máx. a fijar123 SW - Llave de instalación30 d_f - Ø Elemento a fijar22 T_ins - Par de apriete (Nm)240 h_ef - Profundidad efectiva103 h_nom - Profundidad mín. del anclaje125 h₁ - Profundidad mín. de taladro135 d₀ - Ø Broca20 h_min- Espesor mín. material base206 L - Longitud270
AM24180	M24 x 180 Ø24	10	250	0	10	20	8423533082206
	t_fix- Espesor máx. a fijar10 SW - Llave de instalación36 d_f - Ø Elemento a fijar26 T_ins - Par de apriete (Nm)250 h_ef - Profundidad efectiva125 h_nom - Profundidad mín. del anclaje143 h₁ - Profundidad mín. de taladro155 d₀ - Ø Broca24 h_min- Espesor mín. material base250 L - Longitud180
AM24260	M24 x 260 Ø24	80	250	0	10	20	8423533082305
	t_fix- Espesor máx. a fijar80 SW - Llave de instalación36 d_f - Ø Elemento a fijar26 T_ins - Par de apriete (Nm)250 h_ef - Profundidad efectiva125 h_nom - Profundidad mín. del anclaje143 h₁ - Profundidad mín. de taladro155 d₀ - Ø Broca24 h_min- Espesor mín. material base250 L - Longitud260
VAM06060	M6 x 60 Ø6	2	100	0	20	8	8423533753922
	t_fix- Espesor máx. a fijar2 SW - Llave de instalación10 d_f - Ø Elemento a fijar7 T_ins - Par de apriete (Nm)7 h_ef - Profundidad efectiva40 h_nom - Profundidad mín. del anclaje50 h₁ - Profundidad mín. de taladro55 d₀ - Ø Broca6 h_min- Espesor mín. material base100 L - Longitud60
VAM08075	M8 x 75 Ø8	5	100	0	12	8	8423533753939
	t_fix- Espesor máx. a fijar5 SW - Llave de instalación13 d_f - Ø Elemento a fijar9 T_ins - Par de apriete (Nm)20 h_ef - Profundidad efectiva48 h_nom - Profundidad mín. del anclaje60 h₁ - Profundidad mín. de taladro65 d₀ - Ø Broca8 h_min- Espesor mín. material base100 L - Longitud75
VAM08090	M8 x 90 Ø8	20	100	0	12	8	8423533753946
	t_fix- Espesor máx. a fijar20 SW - Llave de instalación13 d_f - Ø Elemento a fijar9 T_ins - Par de apriete (Nm)20 h_ef - Profundidad efectiva48 h_nom - Profundidad mín. del anclaje60 h₁ - Profundidad mín. de taladro65 d₀ - Ø Broca8 h_min- Espesor mín. material base100 L - Longitud90
VAM10070	M10 x 70 Ø10	3	100	0	6	8	8423533753953
	t_fix- Espesor máx. a fijar3 SW - Llave de instalación17 d_f - Ø Elemento a fijar12 T_ins - Par de apriete (Nm)35 h_ef - Profundidad efectiva42 h_nom - Profundidad mín. del anclaje54 h₁ - Profundidad mín. de taladro60 d₀ - Ø Broca10 h_min- Espesor mín. material base100 L - Longitud70
VAM10090	M10 x 90 Ø10	10	110	0	6	8	8423533753960
	t_fix- Espesor máx. a fijar10 SW - Llave de instalación17 d_f - Ø Elemento a fijar12 T_ins - Par de apriete (Nm)35 h_ef - Profundidad efectiva55 h_nom - Profundidad mín. del anclaje67 h₁ - Profundidad mín. de taladro75 d₀ - Ø Broca10 h_min- Espesor mín. material base110 L - Longitud90
VAM10120	M10 x 120 Ø10	40	110	0	6	8	8423533753977
	t_fix- Espesor máx. a fijar40 SW - Llave de instalación17 d_f - Ø Elemento a fijar12 T_ins - Par de apriete (Nm)35 h_ef - Profundidad efectiva55 h_nom - Profundidad mín. del anclaje67 h₁ - Profundidad mín. de taladro75 d₀ - Ø Broca10 h_min- Espesor mín. material base110 L - Longitud120
VAM12090	M12 x 90 Ø12	13	100	0	6	8	8423533753984
	t_fix- Espesor máx. a fijar13 SW - Llave de instalación19 d_f - Ø Elemento a fijar14 T_ins - Par de apriete (Nm)60 h_ef - Profundidad efectiva50 h_nom - Profundidad mín. del anclaje62 h₁ - Profundidad mín. de taladro70 d₀ - Ø Broca12 h_min- Espesor mín. material base100 L - Longitud90
VAM12110	M12 x 110 Ø12	18	130	0	6	8	8423533753991
	t_fix- Espesor máx. a fijar18 SW - Llave de instalación19 d_f - Ø Elemento a fijar14 T_ins - Par de apriete (Nm)60 h_ef - Profundidad efectiva65 h_nom - Profundidad mín. del anclaje77 h₁ - Profundidad mín. de taladro85 d₀ - Ø Broca12 h_min- Espesor mín. material base130 L - Longitud110
BZAM06060	M6 x 60 Ø6	2	100	0	2	20	8423533421968
	t_fix- Espesor máx. a fijar2 SW - Llave de instalación10 d_f - Ø Elemento a fijar7 T_ins - Par de apriete (Nm)7 h_ef - Profundidad efectiva40 h_nom - Profundidad mín. del anclaje50 h₁ - Profundidad mín. de taladro55 d₀ - Ø Broca6 h_min- Espesor mín. material base100 L - Longitud60
BZAM06080	M6 x 80 Ø6	22	100	0	2	20	8423533421975
	t_fix- Espesor máx. a fijar22 SW - Llave de instalación10 d_f - Ø Elemento a fijar7 T_ins - Par de apriete (Nm)7 h_ef - Profundidad efectiva40 h_nom - Profundidad mín. del anclaje50 h₁ - Profundidad mín. de taladro55 d₀ - Ø Broca6 h_min- Espesor mín. material base100 L - Longitud80
BZAM08050	M8 x 50 Ø8	4	100	0	2	15	8423533421982
	t_fix- Espesor máx. a fijar4 SW - Llave de instalación13 d_f - Ø Elemento a fijar9 T_ins - Par de apriete (Nm)20 h_ef - Profundidad efectiva23 h_nom - Profundidad mín. del anclaje35 h₁ - Profundidad mín. de taladro40 d₀ - Ø Broca8 h_min- Espesor mín. material base100 L - Longitud50
BZAM08075	M8 x 75 Ø8	5	100	0	2	15	8423533421999
	t_fix- Espesor máx. a fijar5 SW - Llave de instalación13 d_f - Ø Elemento a fijar9 T_ins - Par de apriete (Nm)20 h_ef - Profundidad efectiva48 h_nom - Profundidad mín. del anclaje60 h₁ - Profundidad mín. de taladro65 d₀ - Ø Broca8 h_min- Espesor mín. material base100 L - Longitud75
BZAM08090	M8 x 90 Ø8	20	100	0	2	15	8423533422002
	t_fix- Espesor máx. a fijar20 SW - Llave de instalación13 d_f - Ø Elemento a fijar9 T_ins - Par de apriete (Nm)20 h_ef - Profundidad efectiva48 h_nom - Profundidad mín. del anclaje60 h₁ - Profundidad mín. de taladro65 d₀ - Ø Broca8 h_min- Espesor mín. material base100 L - Longitud90
BZAM10070	M10 x 70 Ø10	3	100	0	2	12	8423533422019
	t_fix- Espesor máx. a fijar3 SW - Llave de instalación17 d_f - Ø Elemento a fijar12 T_ins - Par de apriete (Nm)35 h_ef - Profundidad efectiva42 h_nom - Profundidad mín. del anclaje54 h₁ - Profundidad mín. de taladro60 d₀ - Ø Broca10 h_min- Espesor mín. material base100 L - Longitud70
BZAM10090	M10 x 90 Ø10	10	110	0	2	12	8423533422026
	t_fix- Espesor máx. a fijar10 SW - Llave de instalación17 d_f - Ø Elemento a fijar12 T_ins - Par de apriete (Nm)35 h_ef - Profundidad efectiva55 h_nom - Profundidad mín. del anclaje67 h₁ - Profundidad mín. de taladro75 d₀ - Ø Broca10 h_min- Espesor mín. material base110 L - Longitud90
BZAM10120	M10 x 120 Ø10	40	110	0	2	12	8423533422033
	t_fix- Espesor máx. a fijar40 SW - Llave de instalación17 d_f - Ø Elemento a fijar12 T_ins - Par de apriete (Nm)35 h_ef - Profundidad efectiva55 h_nom - Profundidad mín. del anclaje67 h₁ - Profundidad mín. de taladro75 d₀ - Ø Broca10 h_min- Espesor mín. material base110 L - Longitud120
BZAM12090	M12 x 90 Ø12	13	100	0	2	10	8423533422040
	t_fix- Espesor máx. a fijar13 SW - Llave de instalación19 d_f - Ø Elemento a fijar14 T_ins - Par de apriete (Nm)60 h_ef - Profundidad efectiva50 h_nom - Profundidad mín. del anclaje62 h₁ - Profundidad mín. de taladro70 d₀ - Ø Broca12 h_min- Espesor mín. material base100 L - Longitud90
BZAM12110	M12 x 110 Ø12	18	130	0	2	10	8423533422057
	t_fix- Espesor máx. a fijar18 SW - Llave de instalación19 d_f - Ø Elemento a fijar14 T_ins - Par de apriete (Nm)60 h_ef - Profundidad efectiva65 h_nom - Profundidad mín. del anclaje77 h₁ - Profundidad mín. de taladro85 d₀ - Ø Broca12 h_min- Espesor mín. material base130 L - Longitud110
BZAM12140	M12 x 140 Ø12	48	130	0	2	10	8423533422064
	t_fix- Espesor máx. a fijar48 SW - Llave de instalación19 d_f - Ø Elemento a fijar14 T_ins - Par de apriete (Nm)60 h_ef - Profundidad efectiva65 h_nom - Profundidad mín. del anclaje77 h₁ - Profundidad mín. de taladro85 d₀ - Ø Broca12 h_min- Espesor mín. material base130 L - Longitud140

Productos relacionados

THEAnclaje de fijación directa en hormigón con recubrimiento ATLANTIS C3-H. Homologado ETE Opt.1. Cabeza hexagonal
TFEAnclaje de fijación directa en hormigón con recubrimiento zincado. Homologado ETE Opt.1. Cabeza hexagonal
MTPAnclaje macho para cargas altas en hormigón fisurado y no fisurado. Homologado ETE Opt.1. Eje zincado. Clip inoxidable
MTP-XAnclaje macho para cargas altas en hormigón fisurado y no fisurado. Homologado ETE Opt.1. Eje zincado. Clip ATLANTIS C3-L
MTH-A4Anclaje macho para cargas altas en hormigón no fisurado. Homologado ETE Opt.7. Eje inoxidable A4. Clip inoxidable A4
MTP-GAnclaje macho para cargas altas en hormigón fisurado y no fisurado. Homologado ETE Opt.1. Eje ATLANTIS C3-L. Clip inoxidable

Solicita más información

Nombre

Empresa

País

Provincia

Correo electrónico

Teléfono

Mensaje

Aceptación datos

Acepto el uso de mis datos personales por el personal técnico de Técnicas Expansivas SL (CIF B-26220491) para que me contacte exclusivamente para mi formación y asesoramiento técnico de sus productos

Aceptación políticas

He leído y acepto el Aviso Legal y la Política de Privacidad
Este sitio está protegido por reCAPTCHA y la política de privacidad y términos de servicio de Google aplicados.

TÉCNICAS EXPANSIVAS S.L. informa que los datos de carácter personal facilitados de forma voluntaria, cuya finalidad, cesiones previstas y demás circunstancias, se informa en el momento de la recogida de los datos de carácter personal, si bien, según el caso concreto, su finalidad, puede ser alguna de las siguientes, la atención a su solicitud, queja o duda planteada, mantenimiento de la relación establecida, la gestión integral y comercial de clientes, contabilidad y facturación o envío de comunicaciones, incluso por medios electrónicos, de noticias y actividades relacionadas con TÉCNICAS EXPANSIVAS S.L.

Los datos incorporados a nuestros ficheros son absolutamente confidenciales y serán tratados con la máxima confidencialidad y cumpliendo todos los requisitos que obliga el Reglamento General de Protección de Datos (RGPD) de 27 de abril de 2016. Los datos quedarán registrados en nuestros ficheros por el tiempo necesario que dure la motivación para la que fueron recabados. El plazo durante el cual se conservarán los datos personales será aquel que marque la legislación vigente y siempre durante el tiempo que medie en la prestación del servicio para el que fueron comunicados.

Se recomienda no enviar datos personales de nivel alto, según la legislación de protección de datos, como pueden ser los relativos a salud, pues los mismos no viajan cifrados o encriptados. De modo que si VD, los envía será de su exclusiva responsabilidad.

El usuario podrá ejercer en cualquier momento sus derechos para acceder, rectificar, oponerse, cancelarlos, limitar su tratamiento o solicitar su portabilidad con arreglo a lo previsto en el Reglamento General de Protección de Datos (RGPD) de 27 de abril de 2016 enviando una carta a su responsable de tratamiento: Valentín Gómez, Gerente, junto con la fotocopia de su DNI, a TÉCNICAS EXPANSIVAS SL | P.I. La Portalada II | c/ Segador 13, 26006 | Logroño (La Rioja) o a través de la dirección de correo electrónico info@indexfix.com.

Anclaje macho zincado MTA

Fichas Técnicas

Multimedia

Datos CAD

Productos relacionados

Solicita más información

MTA

Anclaje macho para cargas altas

formación técnica

visitas a obra

SERVICIOS DE INGENIERÍA Y REALIZACIÓN DE CÁLCULOS


Tuerca. La rosca interna permite acoplar el tornillo, facilitando la sujeción y la unión de elementos desmontables. Se suministra premontada.	Borde del eje. Permite que el clip se mantenga en su posición durante la instalación.	Identificación. Modelo y medida del mismo indicado en el clip.

Anclaje macho zincado MTA

Gama

Características

Aplicaciones

Instalación

Materiales de uso

Documentación

FAQ

Fichas Técnicas

Multimedia

Datos CAD

Productos relacionados

Solicita más información

MTA

Anclaje macho para cargas altas

formación técnica

visitas a obra

SERVICIOS DE INGENIERÍA Y REALIZACIÓN DE CÁLCULOS
